MySQL索引背后的数据结构及算法之基础篇(1)
索引的本质
MySQL官方对索引的定义为：索引(Index)是帮助MySQL高效获取数据的数据结构。提取句子主干，就可以得到索引的本质：索引是数据结构。
我们知道，数据库查询是数据库的最主要功能之一，例如下面的SQL语句：
SELECT * FROM my_table WHERE col2 = '77'
可以从表“my_table”中获得“col2”为“77”的数据记录。
我们都希望查询数据的速度能尽可能的快，因此数据库系统的设计者会从查询算法的角度进行优化。最基本的查询算法当然是顺序查找(linear search)，遍历“my_table”然后逐行匹配“col2”的值是否是“77”，这种复杂度为O(n)的算法在数据量很大时显然是糟糕的，好在计算机科学的发展提供了很多更优秀的查找算法，例如二分查找(binary search)、二叉树查找(binary tree search)等。如果稍微分析一下会发现，每种查找算法都只能应用于特定的数据结构之上，例如二分查找要求被检索数据有序，而二叉树查找只能应用于二叉查找树上，但是数据本身的组织结构不可能完全满足各种数据结构(例如，理论上不可能同时将两列都按顺序进行组织)，所以，在数据之外，数据库系统还维护着满足特定查找算法的数据结构，这些数据结构以某种方式引用(指向)数据，这样就可以在这些数据结构上实现高级查找算法。这种数据结构，就是索引。
看一个例子：
图1

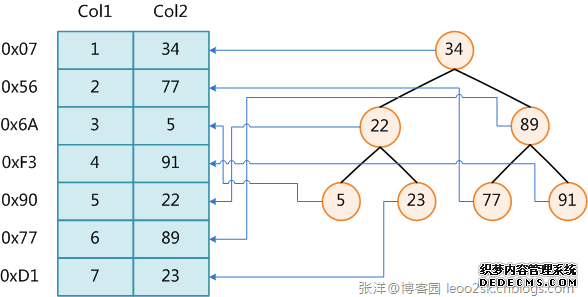

图1展示了一种可能的索引方式。左边是数据表，一共有两列七条记录，最左边的是数据记录的物理地址(注意逻辑上相邻的记录在磁盘上也并不是一定物理相邻的)。为了加快Col2的查找，可以维护一个右边所示的二叉查找树，每个节点分别包含索引键值和一个指向对应数据记录物理地址的指针，这样就可以运用二叉查找在O(log2n)的复杂度内获取到相应数据。
虽然这是一个货真价实的索引，但是实际的数据库系统几乎没有使用二叉查找树或其进化品种红黑树(red-black tree)实现的，原因会在下文介绍。
B-Tree和B+Tree
目前大部分数据库系统及文件系统都采用B-Tree或其变种B+Tree作为索引结构，在本文的下一节会结合存储器原理及计算机存取原理讨论为什么B-Tree和B+Tree在被如此广泛用于索引，这一节先单纯从数据结构角度描述它们。
B-Tree
为了描述B-Tree，首先定义一条数据记录为一个二元组[key, data]，key为记录的键值，对于不同数据记录，key是互不相同的;data为数据记录除key外的数据。那么B-Tree是满足下列条件的数据结构：
d为大于1的一个正整数，称为B-Tree的度。
h为一个正整数，称为B-Tree的高度。
每个非叶子节点由n-1个key和n个指针组成，其中d<=n<=2d。
每个叶子节点最少包含一个key和两个指针，最多包含2d-1个key和2d个指针，叶节点的指针均为null 。
所有叶节点具有相同的深度，等于树高h。
key和指针互相间隔，节点两端是指针。
一个节点中的key从左到右非递减排列。
所有节点组成树结构。
每个指针要么为null，要么指向另外一个节点。
如果某个指针在节点node最左边且不为null，则其指向节点的所有key小于v(key1)，其中v(key1)为node的第一个key的值。
如果某个指针在节点node最右边且不为null，则其指向节点的所有key大于v(keym)，其中v(keym)为node的最后一个key的值。
如果某个指针在节点node的左右相邻key分别是keyi和keyi+1且不为null，则其指向节点的所有key小于v(keyi+1)且大于v(keyi)。

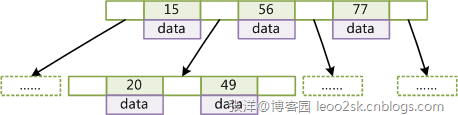

图2是一个d=2的B-Tree示意图。
图2
由于B-Tree的特性，在B-Tree中按key检索数据的算法非常直观：首先从根节点进行二分查找，如果找到则返回对应节点的data，否则对相应区间的指针指向的节点递归进行查找，直到找到节点或找到null指针，前者查找成功，后者查找失败。B-Tree上查找算法的伪代码如下：
- BTree_Search(node, key)
- {
- if(node == null) return null;
- foreach(node.key)
- {
- if(node.key[i] == key) return node.data[i];
- if(node.key[i] > key) return BTree_Search(point[i]->node);
- }
- return BTree_Search(point[i+1]->node);
- }
- data = BTree_Search(root, my_key);
关于B-Tree有一系列有趣的性质，例如一个度为d的B-Tree，设其索引N个key，则其树高h的上限为logd((N+1)/2)，检索一个key，其查找节点个数的渐进复杂度为O(logdN)。从这点可以看出，B-Tree是一个非常有效率的索引数据结构。
另外，由于插入删除新的数据记录会破坏B-Tree的性质，因此在插入删除时，需要对树进行一个分裂、合并、转移等操作以保持B-Tree性质，本文不打算完整讨论B-Tree这些内容，因为已经有许多资料详细说明了B-Tree的数学性质及插入删除算法，有兴趣的朋友可以在本文末的参考文献一栏找到相应的资料进行阅读。
B+Tree
B-Tree有许多变种，其中最常见的是B+Tree，例如MySQL就普遍使用B+Tree实现其索引结构。
与B-Tree相比，B+Tree有以下不同点：
每个节点的指针上限为2d而不是2d+1。
内节点不存储data，只存储key;叶子节点不存储指针。
图3是一个简单的B+Tree示意。
图3
由于并不是所有节点都具有相同的域，因此B+Tree中叶节点和内节点一般大小不同。这点与B-Tree不同，虽然B-Tree中不同节点存放的key和指针可能数量不一致，但是每个节点的域和上限是一致的，所以在实现中B-Tree往往对每个节点申请同等大小的空间。
一般来说，B+Tree比B-Tree更适合实现外存储索引结构，具体原因与外存储器原理及计算机存取原理有关，将在下面讨论。
带有顺序访问指针的B+Tree
一般在数据库系统或文件系统中使用的B+Tree结构都在经典B+Tree的基础上进行了优化，增加了顺序访问指针。
图4
如图4所示，在B+Tree的每个叶子节点增加一个指向相邻叶子节点的指针，就形成了带有顺序访问指针的B+Tree。做这个优化的目的是为了提高区间访问的性能，例如图4中如果要查询key为从18到49的所有数据记录，当找到18后，只需顺着节点和指针顺序遍历就可以一次性访问到所有数据节点，极大提到了区间查询效率。
这一节对B-Tree和B+Tree进行了一个简单的介绍，下一节结合存储器存取原理介绍为什么目前B+Tree是数据库系统实现索引的首选数据结构。
